三仔 D 車.

雖然話三仔由 E 型車開始往後都係用左六輪加扭力杆,不過原來有一款由 "發毛 Famo" 廠做既 G 型車,係用六隻交錯式路輪既同發毛避震機既,不過好在只係實驗車冇出過街,所以大家而家認車唔使又暈得一陣陣..

三號 E 型.






正式名稱是 PzKpfw III Ausf E ,即是三號 E 型坦克,番號 Sdkfz 141 Ausf E .配有一門 37mm Kwk 36 L/46.5 (有說口徑倍數是 L/45 ) 戰車炮和三支 MG34 機槍.

引用:

原帖由 jj2jr 於 2011-2-24 07:28 發表


主要係張 Q 仔畫得好,在下都係畫蛇添足.

分享愉快,感謝支持!

大大如果無你俾甘多正野我睇，我只是一個只懂得什麼叫做坦克的人
thank you

三號 H 型.


H 型車番號叫 Sdkfz 141 Ausf H ,和 E 車不同之處就是換上了口徑 50mm /L42 的 Kwk 38 戰車炮,另外在車的前後分別用螺釘加上了一件 30mm 厚的裝甲.全部做了 308 架.

引用:

原帖由 Irobot 於 2011-2-24 22:49 發表

大大如果無你俾甘多正野我睇，我只是一個只懂得什麼叫做坦克的人
thank you

學無先後達者為師,總之有時間有興趣大家多 d 討論分享,第日我重有好多野要請教你師兄!

[ 本帖最後由 jj2jr 於 2011-2-25 23:45 編輯 ]

三號 M 型.





番號 141/1 ,配有 50mm Kwk 39 L/60 戰車炮和兩支 7.92mm MG34 機槍,備彈分別為 92 發及 3,750 發.

M 型車最大的改良是為引擎出入氣口加了一套可以裝拆的管子,讓坦克可以涉過 1.5m 的河流.另外在炮塔的炮盾上加厚了 20mm 的裝甲.

下面有一架停在博物館里,保存得很漂亮的 M 型車,.

























留意炮盾的加厚裝甲,細心一看果然有成 20mm 厚.












德國佬的二戰坦克基本上都是光身沒有尾箱,而這個尾箱是後加上去,用來放置士兵的個人雜物或者是其他物件.而這個可拆的箱子就被當時的德國坦克兵叫做 "隆美爾箱子" .















[ 本帖最後由 jj2jr 於 2011-2-26 11:44 編輯 ]

三號 N 型.





N 型車是三仔的最終車型,番號 Sdkfz 141/2 .它換上了一門 75mm Kwk L/40 短管戰車炮,主要作用是配合步兵作戰,提供近戰火力,消滅敵人的防禦工事和小型火炮駐點, N 車多數會在車身兩側加裝裙邊裝甲板,以防敵人的步兵反坦火力.

下面有些被大鼻佬打掉的三仔 N 車,地點是東線蘇聯境內的庫爾司克 (Kursk) .

三號 E 型突擊炮.



突擊炮 Sturmgeschütz ,簡稱 STuG ,是由德國人首先推出的一款多功能履帶自走炮.主要任務是協同步兵掃蕩近距離的敵人小型工事和火炮,由於不用射擊遠距離目標,突擊炮只用配上一門 75mm 短管戰車炮便可以了.

三號 E 型突擊炮簡稱 STuG iii Ausf E ,番號是 Sdkfz 142 .主要的車載火器是一門 75mm Kwk37 L/24 戰車炮,是第一個配上一支 7.92mm MG 34 機槍的三突,因為之前的三突都是只有 75 炮而沒有近防機槍,在敵人步兵埋身後就只有死路一條.

[/SIZE][/COLOR]

突擊炮和三仔坦克又有什麼分別呢?三突是沒有炮塔,主炮只可以上下輕微移動,而三仔是有一個可以轉動 360 度的炮塔.

三號 F/8 型突擊炮.







三突面世的原意是作為一架加強步兵近戰地面火力的 "反步兵" 自走炮,不過到了 1942 年初,由於戰事上的需要,三突在許多時候要兼顧應付敵人在較遠距離的坦克,而原先裝在三突上的 75mm L/24 戰車炮在這種環境下就顯得有點力不從心了.於是就為以後新出廠的三突換上長管的 75mm Stuk 40 L/43 戰車炮,而上面這個 F/8 型車更換上更長炮管的 L/48 戰車炮,番號叫 Sdkfz 141/2 .








在習慣上三突 F ; F8 和 G 型車都被統稱為 Stug III (40),因為它們全都裝上了 40 式戰車炮 (Stuk-40).從此之後,三突除了反步兵之外,更多了反坦克的工作了.

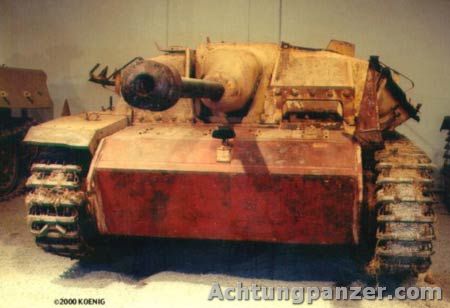

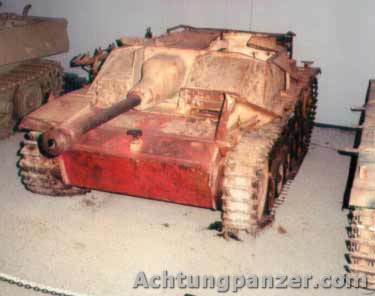

三號 G 型突擊炮.




後期型號,豬頭炮盾.





Stug III Ausf G,番號 Sdkfz 141/2.











三突 G 車最易認出,就是它的後期產品有一個 "豬頭" 炮盾,只此一家別無分號.另外三突 G 車都在車頂裝有一門 7.92mm MG34 遙控機槍.

三號 42 型 105mm 突擊榴彈炮.















這是把三突 的 F ; F/8 式 G 型車上的 75 炮改換上一門 105mm  leFH 18 榴彈炮的加強型突擊戰車,正式名稱是 StuH 42 ,即是 42 式三突,因為它是在 1942 年改裝面世,番號是 142/2 .

按照 Q 版公仔指示,現在應該到講四仔了,所有未滿 18 的朋友請先避席,唔該!

四號 E 型,正式番號是 Sdkfz IV Ausf E .






德國四仔最易辨認 -------- 車子每邊各有 8 隻路輪,路輪上面有 4 隻回托輪.四仔全部做了大約 8 千多架.二戰打後直到 1967 年中東六日戰爭,叙利亞仍有用四仔坦克打以色列佬.

四仔型號分為 A / B / C / D / E / F1 / F2 / G / H 及 J ,一共 10 個型號.而這 10 個不同型號又因它的主炮長度不同而被冠上不同番號.

由 A 至 F1 是配上 75mm Kwk 37 L/24 戰車炮,就叫 Sdkfz 161 ;而 F2 和 G 兩個型號是換上了較長炮管的 75mm Kwk 40 L/43 戰車炮,番號改叫 Sdkfz 161/1 ;最後三個型號,即是 G ; H 和 J 就再換上更長炮管的 75mm Kwk 40 L/48 戰車炮,番號是 Sdkfz 161/2 .

德国绝对是个伟大的民族，德国人对机械方面的严谨很是值得国人的学习，可以说2战中德国之所以失败，不在于军事，而在于生产力不如美国

引用:

原帖由 xxm05564607 於 2011-3-1 22:48 發表
德国绝对是个伟大的民族，德国人对机械方面的严谨很是值得国人的学习，可以说2战中德国之所以失败，不在于Ð ...

德國人在某方面的專長和成就,不代表德國人就是偉大的民族,是否偉大還要看它配不配!

請問除了德國之外,地球上還有其他偉大民族嗎?波蘭人偉大嗎?捷克人偉大嗎?被德國人殺了六百萬的猶太人偉大嗎?

一個有侵略性的民族從來就說不上偉大.即如日本人的軍工和戰意和最後戰敗的原因都和德國一樣,那麼日本民族又算是偉大了嗎?又即如蘇聯人在二戰時的軍工不比德國差,那麼蘇聯人又偉大嗎?蘇聯自喻對德國的反法西斯戰爭為衛國戰爭,是為了保家衛國而戰.可是蘇聯和德國瓜分波蘭再入侵芬蘭,這又算是那門子學問?擁有這些侵略性的民族,從來談不上什麼偉大.

好,發完偉大民族既牢騷之後,言歸正傳講番 Q 版公仔入面既野,跟住落黎係 4 號 G 型.




四號 G 型坦克,分為早晚兩期,早期的配有一門 75mm Kwk 40 L/43 戰車炮,番號 Sdkfz 161/1 ,而晚期換上了 75mm Kwk 40 L/48 更長炮管的戰車炮,番號 Sdkfz 161/2 .

由 Q 版公仔中的 4G 和它右面的 4J 比較,這個 4G 的炮管明顯比後者較短,因此有理相信作者畫出來這個 4G 會是早期車,即是用了口徑 43 倍戰車炮的 Sdkfz 161/1 .

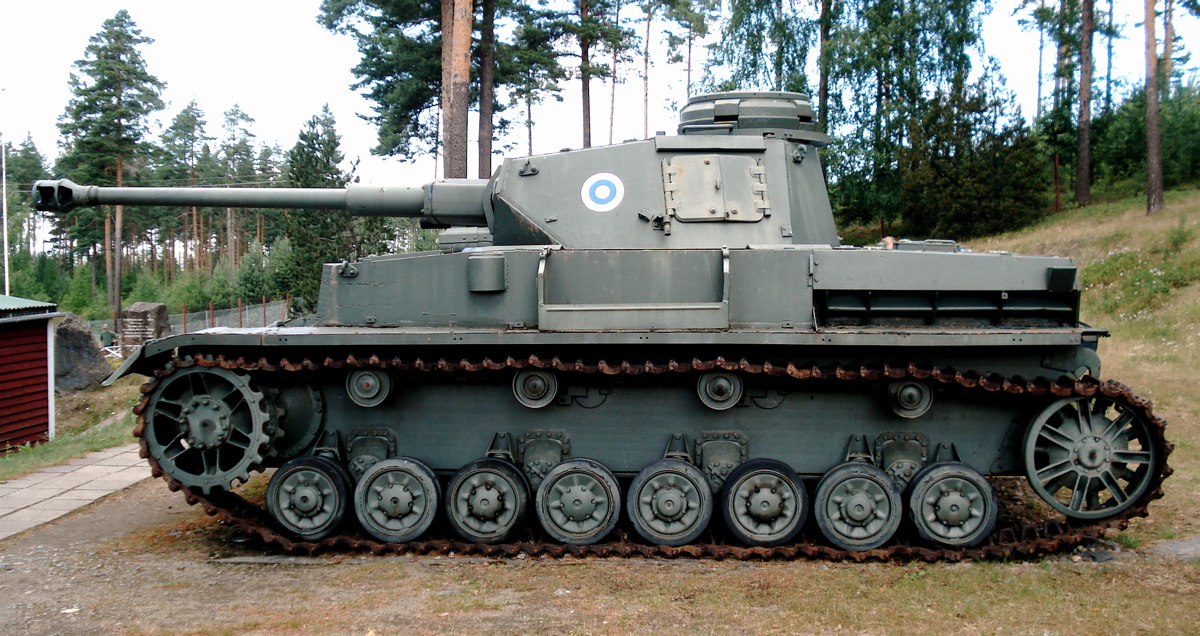

四號 J 型.

Sdkfz 161/2 Ausf J .



由四仔 J 型車面世,已經看出德國人的戰敗先兆. J 車在 1944 年中起生產了大約有 3,500 多架.主要是用來補充在各線戰場上損失了大量的坦克.而為了加快生產和節省原料, J 型車取消了炮塔的電動系統,那空出來的地方就換上一個備用油箱.取消了加在車體兩邊的裝甲裙板,改為用鐵網代替.到了 1945 年出廠的 J 型車,更有把原來的回托輪由 4 隻改為 3 隻.

好簡單啫，點解二戰德國咁偉大呀？因為德國d軍服型咯，武器勁咯，d武裝黑衫隊嘅鵝步操型又整咯，軍事大強國咯，乜有殺死六百萬猶太人？侵略其他國家？唔係呀嗎？乜德國發動一同二次世界大戰？令到千千萬萬人圖炭生靈？佢地d納粹好偉大口架，軍服型仔嘅唔會咁做嘅，好多人仲崇拜希特拉個喎，死唔死

四號突擊炮.





Stug IV ,有時簡稱叫 "四突" ,番號 Sdkfz 167 .簡單地說就是把三突 G 型車的上蓋作戰部放在四仔底盤上組成的一架帶 75mm Kwk 40 L/48 戰車炮,備彈 63 發,另加一支 MG 43 機槍,備彈 600 發.

四突只得一個型號,全部做了約 1,200 架.

四號 75mm Pak (L/70V) 坦克殲擊車.













Jadgpanzer IV/70(V) ,番號 Sdkfz 162/1,別號 "古德里安鴨子".是四突以外另一種以四式坦克底盤為流動平台的反坦克戰車(有譯為坦克殲擊車,其實都是以反坦克為主要任務的車子.).

Jadgpanzer 是捕殺坦克者的意思,換上了一門 75mm 口徑管長 70 倍的 42 式反坦炮 (75mm Pak 42 L/70),大大加強了對遠距離敵人坦克的穿透力.這個配 70 倍口徑炮管的 "四殲" 由兩家廠製做,於是在車子番號後面就用括號別上廠名簡寫字母,以便於維修.兩家廠分別是 Vomag(V) 和 Alkett(A).


















順帶說一下 70(A) 和 70(V) 在外形上的分別. V 車的作戰部前方斜甲是一件到車殼,而 A 車就在斜甲與車殼之間有一個垂直平台.

Jadgpanzer IV/70(A) .



[ 本帖最後由 jj2jr 於 2011-3-3 08:46 編輯 ]

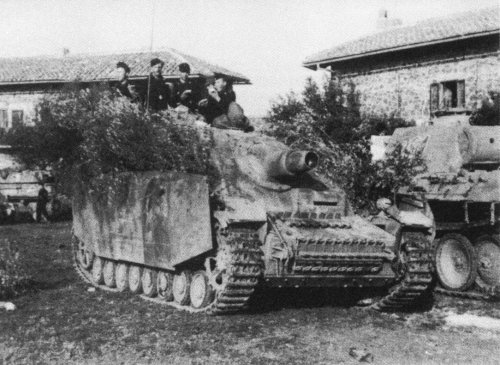

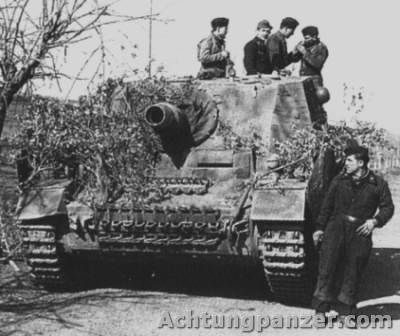

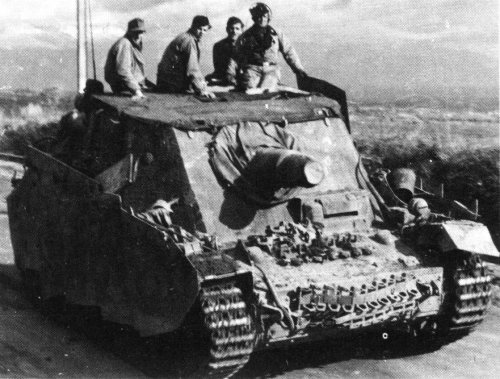

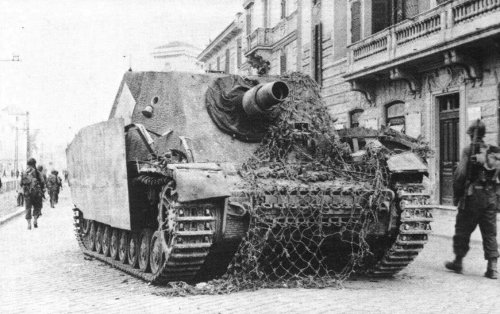

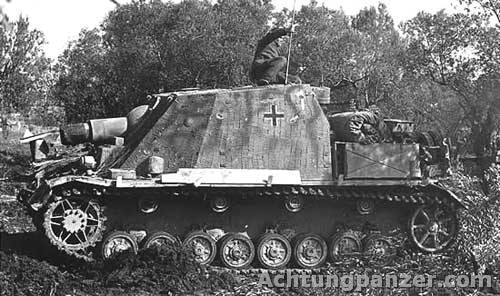

"灰熊" 150mm 自行重步兵炮.







這是一款配有 150mm 榴彈炮的四號突擊戰車,番是號 SdKfz 166 ,正式名稱是 Sturmgeschütz IV mit 15cm StuH 43 ,即是 "配有 150mm 口徑 43 式榴彈炮的突擊戰車" . 15cm StuH 43 榴彈炮管長是口徑的 12 倍,就是經由捷克 Skoda 廠加工改良的德國 150mm sIG 33 重步兵炮.

灰熊的主要任務是作為支援步兵作戰,這由它身上的短管火炮就可以看得出來.由它的生產日期先後,大致可以分為三期不同的產品 ( Wiki 說分為四期),不管是三或四期,它們的分別是在於在於用了不同的底盤,或者是車上的配件有分別.但有一點是可以確定的,就是最後期灰熊在車子前方左上角多了一管 MG-34 機槍,因為之前的灰熊都只得一支炮仔,遇上敵人步兵接近就行不得也哥哥了.

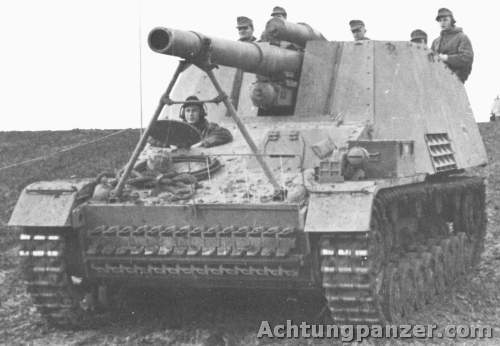

"野蜂" 150mm 自行榴彈炮.



Hummel 野蜂,正式名稱是 Panzerfeldhaubitze 18M auf Geschützwagen III/IV (Sf) Hummel,番號是 SdKfz 165.看它的輪子會認為它是屬於四號坦克家族,其實它的底盤是一個全新設計,叫做 Geschützwagen III/IV ,是合成了三號坦克的驅動和轉向系統,再加上四號坦克的引擎和懸掛系統而成的一個全新底盤.

野蜂身上配有一門 150mm 口徑管長 30 倍的 18 式野戰梭彈炮 (15 cm sFH 18 L/30),備彈 18 發,另加一門 MG-34 機槍,備彈 600 發.

"犀角" 88mm 自行反坦炮.






8.8cm PaK43/1 (L/71) auf Geschutzwagen III und IV (Sf),番號 Sdkfz 164 .和上面的 "灰熊' 一樣都是用了 Geschutzwagen III/IV 底盤,只是在作戰部換上了一門 71 倍口徑的 88mm Pak 43/1 L/71 反坦炮.

164 作戰部內觀.





一組在東線打蘇聯毛子的 164 圖片.
